Lesní frézy FAO FAR

Špičková výrobní technologie zaručuje kvalitu srovnatelnou s předními evropskými výrobci. Stroj je vyrobený s konstrukční oceli se zvýšenou odolností. Většina součástek vystavených opotřebením jsou z materiálů Hardox 500/550. Detaily stroje jsou vyřezávány laserem a svařovaný pomocí vzácných plynů. Třívrstvý polyuretanový nátěr chrání materiál po mnoho let. Standardně jsou frézy vybaveny oboustranným pohonem, masivními rotorem s pevnými nástroji, nuceným centrálním mazáním hnacích hřídelí a jiných vybavení. Doporučujeme vám, abyste se seznámili se všemi výhodami strojů Fao Far uvedených níže.

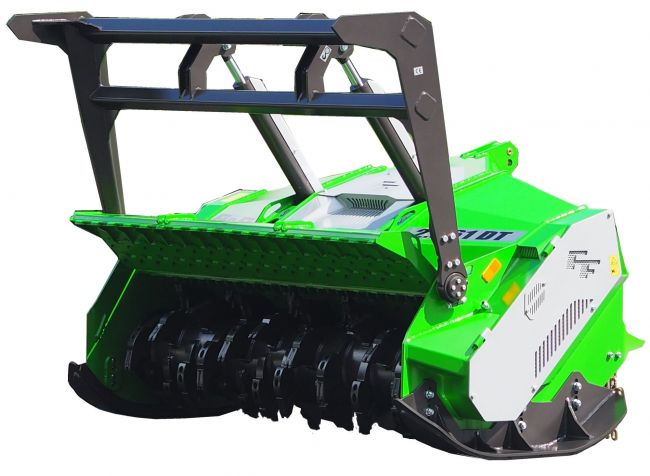

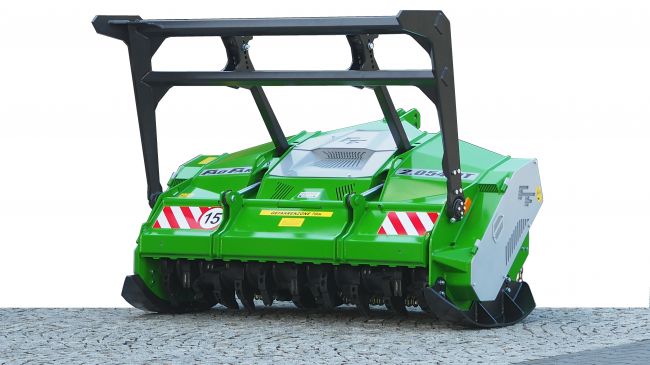

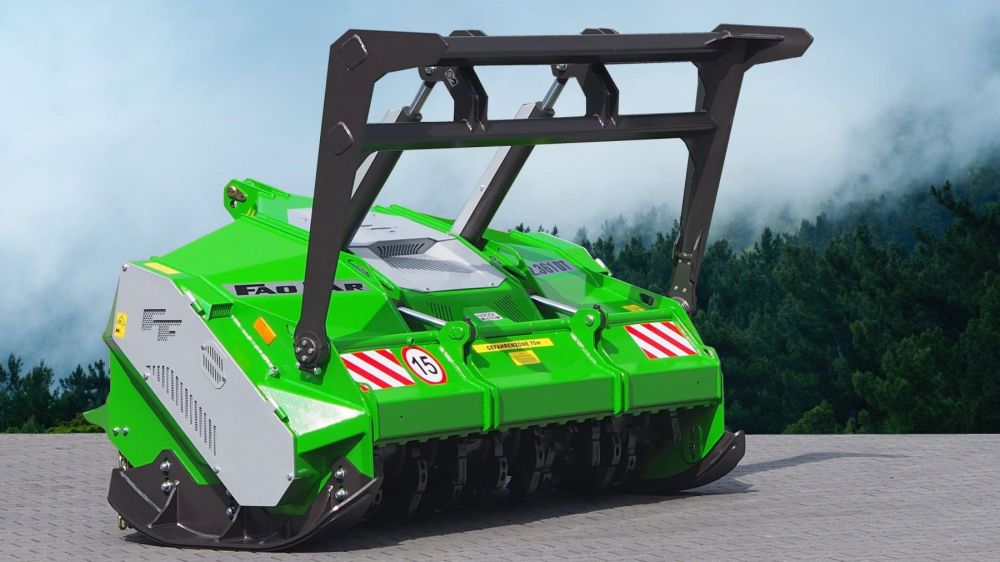

Lesní frézy FAO FAR

Jsou určené pro:

 - drcení potěžebních zbytků,

- likvidace keřů a stromů,

- příprava technických linek,

- příprava protipožárních pásů,

- čištění terénu po elektrickým vedením,

- příprava půdy před výsadbou stromů,

- údržba lesních cest,

- rekultivace nevyužívaných polí a luk.



Frézy FAO FAR jsou kompatibilní s traktory o výkonu 100 - 400 HP.

Charakterizují se ucelenou a robustní konstrukcí. Systém zavěšení je ideálně přizpůsobený ke spojení s traktory, které se nejčastěji používají pro práci v lese. Velká hmotnost stroje, od 2050 kg do 4000 kg zaručuje výjimečně stabilní práci společně s dlouhou životností konstrukce a součástí frézy. Používání lesních fréz FAO FAR zaručuje ekonomickou vyhod oproti konkurenci vzhledem k nízkým pořizovacím nákladům, spolehlivosti, efektivitě, kvalitě práce a také bezprostřední dostupnost všech náhradních dílů a servisu.



Systém pohonu

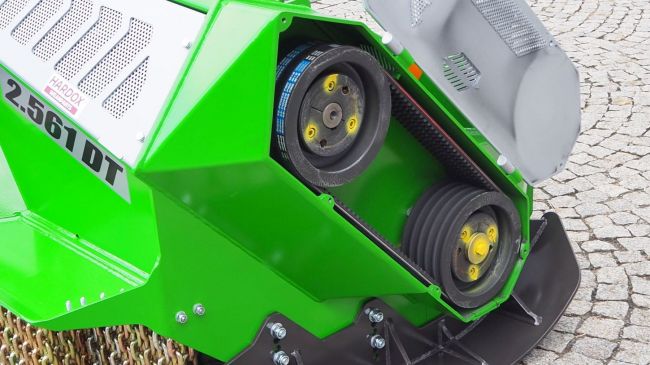

Oboustranný pohon německé firmy  „OPTIBELT” je pro každý model navržen s velkou rezervou výkonu. Přenáší extrémní zatížení, zároveň má dlouhou životnost a nevyžaduje častou údržbu.

Další výhodou je snadná demontáž bez použití speciálních nástrojů.

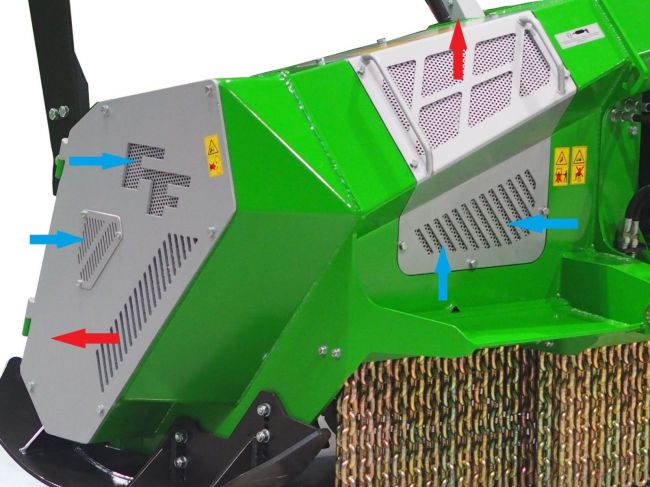

Všechny prvky pohonu a hydraulického systému jsou chráněny masivními štíty. Přístup ke strojním zařízením je usnadněn sklopnými kryty a servisními okny. Kryty bloků pohonu a postranní pásové převodovky mají cirkulační ventilační systém. Otáčející se prvky hnacího systému aktivují intenzivní proudění vzduchu. Vzduch nasávaný přívody a vysunutý výstupy účinně ochlazuje pohonný systém v horkém počasí.

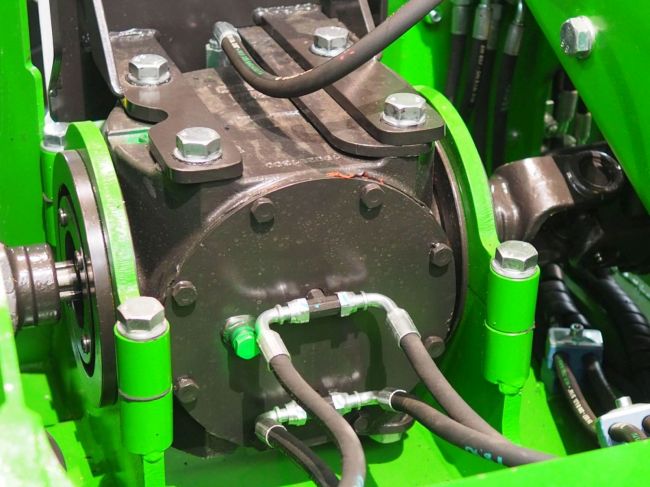

Pohonná jednotka určená k přenosu výkonu nad nad 250 HP u modelové řady 53 a 320 HP u modelové řady 60. Modely jsou vybaveny nuceným centrálním mazáním převodovky a hnací hřídele.

Volitelně lze vybavit s čerpadlem a olejovým filtrem.



Centrální mazání výrazně prodlužuje životnost a snižuje riziko selhání pohonného systému.

KONSTRUKCE FRÉZY:

Konstrukce lesní frézy je svařovaná jako monolit s dvouvrstvými prvky v oblasti rotoru. Pro konstrukci byla použitá ocel se zvýšenou odolností jako je STRENX nebo HARDOX. Celý pohon a hydraulika je uložená uvnitř stroje.

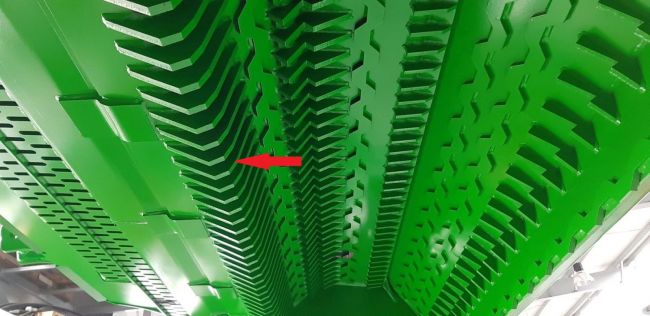

Proti nože a kryty chránicí stroj od strany rotoru jsou vyrobené z materiálu HARDOX 550. Vícestupňové hrany zaručují nejlepší rozdrcení materiálu.

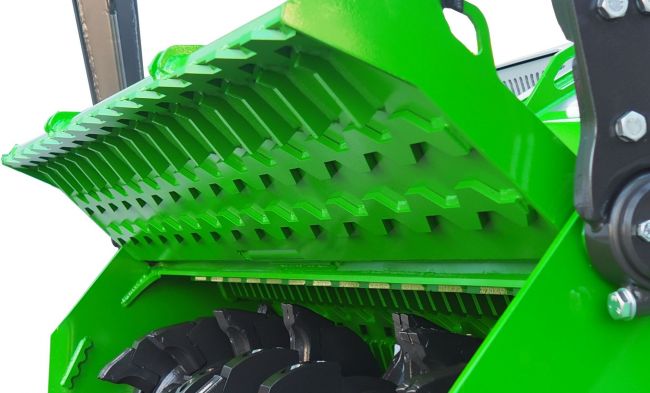

Velký zadní kryt řízený hydraulickými válci slouží k regulaci velikosti drceného materiálu.

Volitelné hrany z materiálu HARDOX zlepšují rozdrcení a zvětšují životnost krytu před opotřebením.



Díky velké světlosti zepředu stroje / 35 cm / není překážkou ani silná vrstva větví (nedochází k typickému hromadění větví před strojem a ucpáváním mulčovátoru). Standardní vodorovná lišta chrání kabinu traktoru před náhodným zpětným rázem rozdrceného materiálu. Dvě řady ochranných řetězů může být dodatkově zesílen o další pár navíc, umístěných ve střední nebo po celé části stroje.

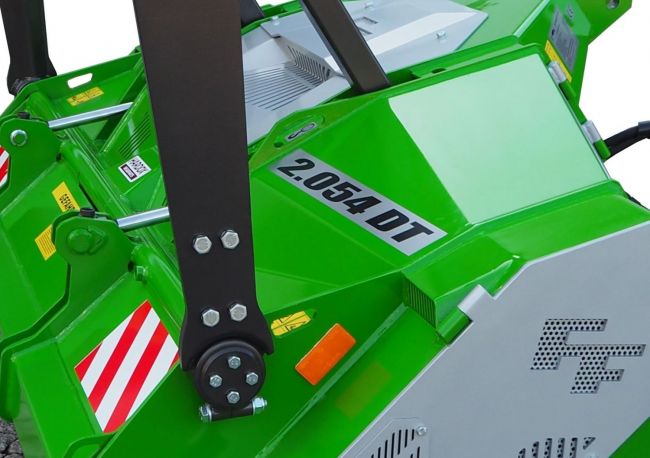

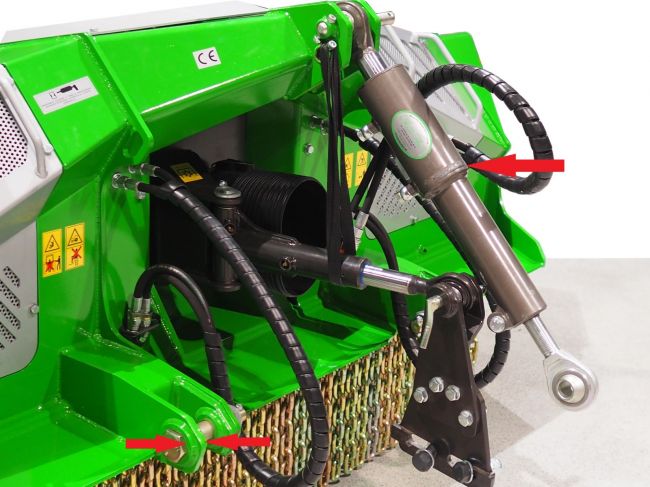

Závěsný systém kat 3. Tvrzené čepy o průměru 36 mm, uložené v masivních HARDOX pouzdrech o tloušťce 28 mm.

Ocelové pevné kryty chrání převodovku a pohonný systém před vnikáním dřeva a půdy.

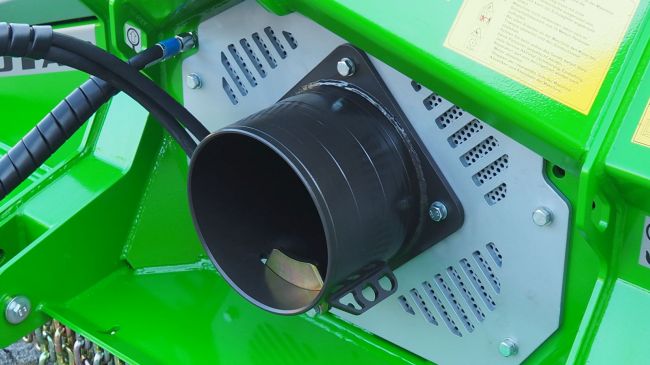

Přední kryt a pouzdro chránící spojku vývodového hřídele jsou vyrobeny z 8 mm silného materiálu, který účinně chrání prvky pohonné a hydraulické soustavy.

Rám pro sklápění stromů umožňuje bezpečné drcení keřů i stojících stromů značné tloušťky. Standardní zadní rám má manuální nastavení úhlu více rozsahů.

Jako další možnost lze vybavit frézu s hydraulickým nastavením.

U strojů pracujících v hustých porostech se doporučují volitelné vodicí zuby na horním nosníku rámu.

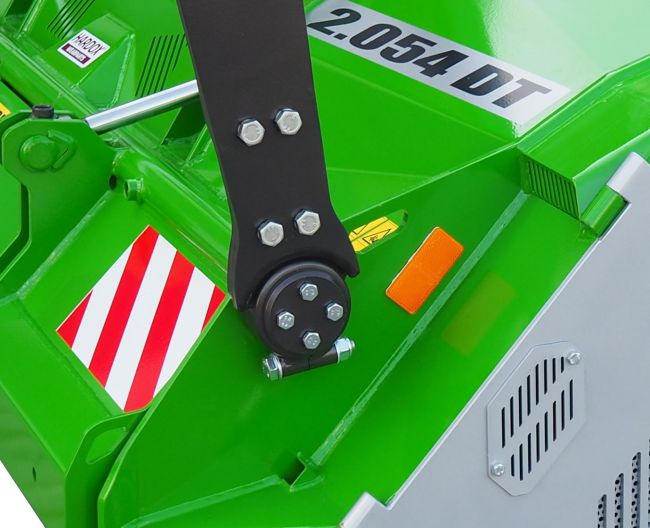

Sklopný rám je osazen na bronzových pouzdrech o průměru 70 mm a šířkou 50 mm.

Kloub má schopnost upravit (vymezit) vůli, což výrazně prodlužuje životnost ostatních komponentů.

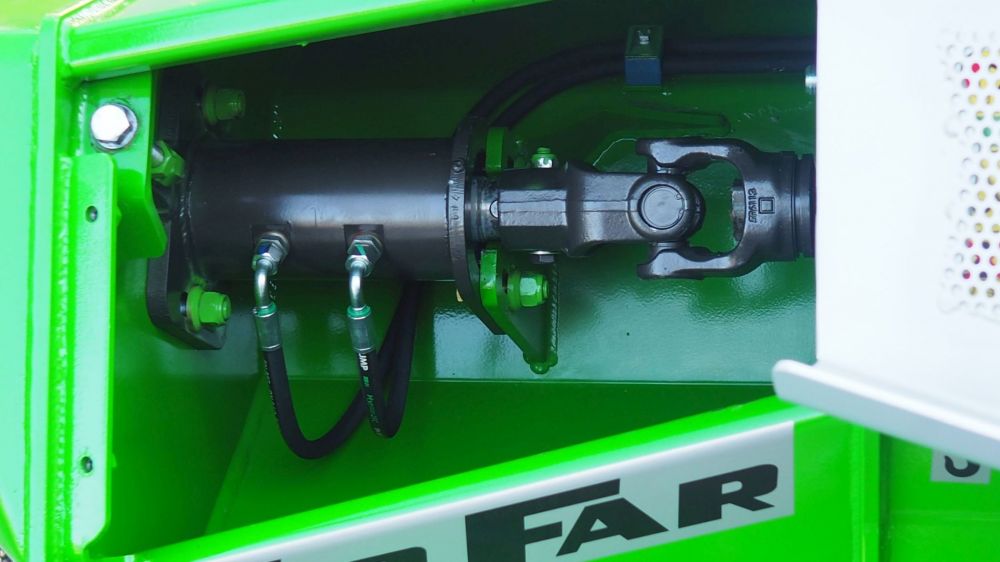

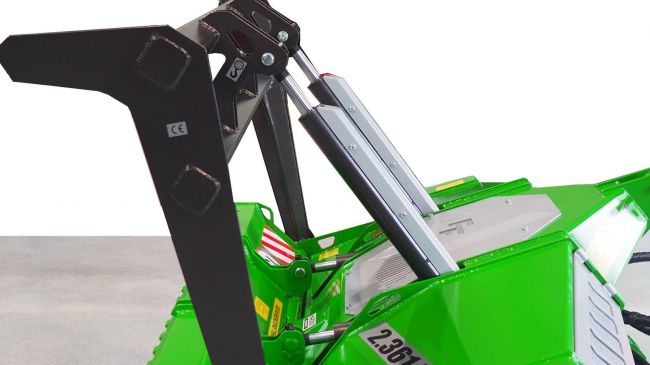

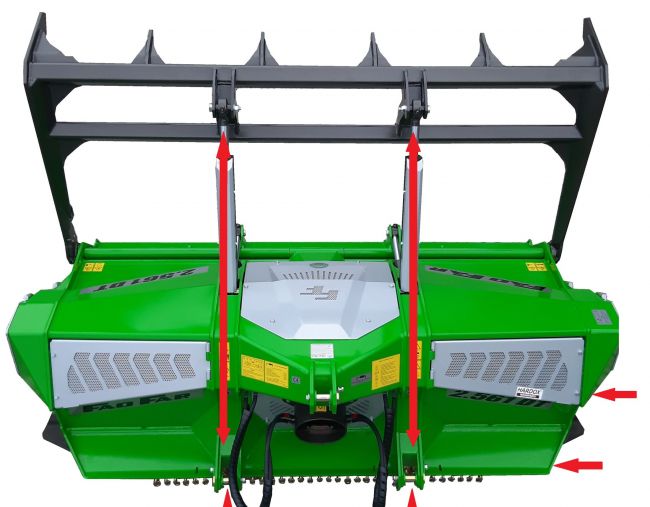

Písty naklápěcího rámu nejsou montované na bočních stranách, ale ve střední části frézy. Přesně v ose oje traktoru. Díky tomu nedochází k zbytečnému namáhání těla stroje. Je možno tlačit celou sílou rámu bez obavy na deformaci konstrukce. Přední i zadní části, mají skosené náběhy a během práce v hustým porostu jsou stromy a keře vytlačovány po stranách, kde se nezachytávají o části stroje.

Hydraulické válce spolu s celým hydraulickým systémem jsou dokonale chráněny proti poškození uvnitř stroje.

ROTOR:

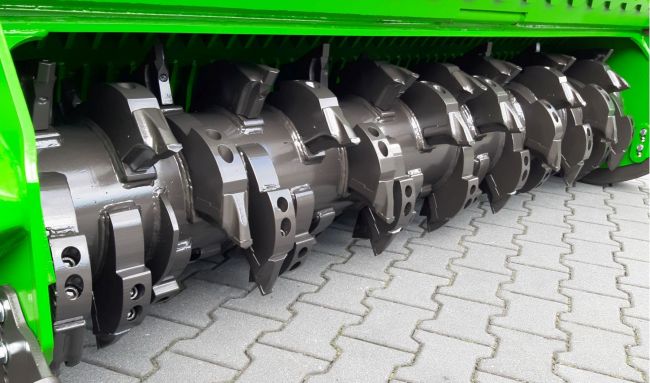

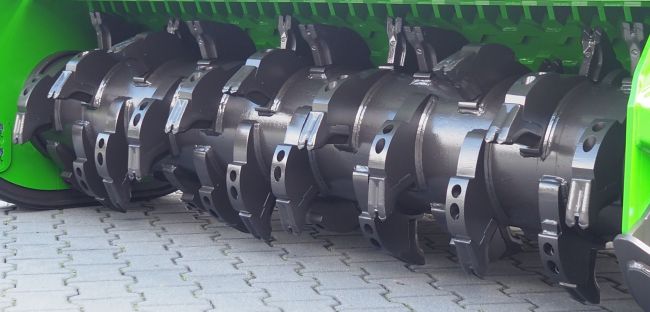

Nová konstrukce rotoru s pevnými zuby. Zuby jsou uspořádány do tvaru dvojité spirály s šípovým uspořádáním. Během provozu se drcený materiál pohybuje uvnitř rotoru, díky tomu nejsou boční  stěny a zuby vystaveny zrychlenému opotřebení.  Specifické rozmístění zubů zlepšuje kvalitu drceného materiálů, snižuje spotřebu energie a zlepšuje rozložení zatížení rotoru. Nové základny vyrobené z vysoce pevného materiálu poskytují extrémně stabilní podporu pro pracovní nástroje.  Hlavní funkci 50 mm tloušťky základny je „váha” umístěna přímo nad nožem. Výhody těžkého rotoru jsou: mechanická pevnost a vysoká životnost. Energie nahromaděná v rotoru stabilizuje práci stroje a snižuje nepříznivé vlivy na traktor. Speciální třívrstvý proces svařování , vyvinutý po dlouholeté zkušenosti, eliminuje riziko oddělení od rotoru. Rotory jsou vyráběny v mnoha variantách, typ množství a uspořádání zubu je volen individuálně podle pracovních podmínek stroje.

Roury rotoru z vylepšené oceli o tloušťce stěny 20-25 mm je dodávána rakouskou společností.

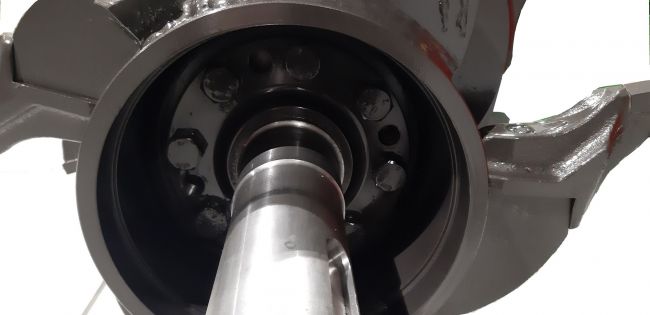

Osy rotoru jsou kovány z prvotřídní oceli a poté kaleny pro optimální tvrdost. Průměr osy pod ložiskem je 75-90 mm.
Hřídele jsou namontovány ve vodicích pouzdrech, utaženy šrouby 8-10 M18 x 1,5. Toto řešení umožňuje měnit hnací hřídel v terénu bez použití speciálních nástrojů.

Ložiska rotátoru jsou zabezpečené labyrintovým těsněním, které zabraňuje omotání větví nebo drátu na osu rotoru. Vysoce kvalitní americké ložiska značky FAG s mosazným košem zaručují nadprůměr životnosti mezi výměnami. Rotor dynamicky vyvážený ve třídě G1 (podle ISO 1940/1).



.

Možnosti pracovních kladiv

Vyměnitelné nástroje s vydiovými hroty umožňují pronikání hlouběji do půdy.

Široká škála pracovních nástrojů různého charakteru umožňuje individuální výběr pro konkrétní pracovní podmínky.

Pracovní nástroje jsou kované z vysoce kvalitní oceli a následně se vytvrzují.

Nástroje, které jsou v současné době instalovány na strojích FAO FAR, pocházejí od renomovaného německého výrobce.

SYSTÉM FF 020

Nový systém upínání nástrojů zavedený v roce 2019 bude použit ve všech nových modelech FAO FAR.

FF020 obsahuje nové těžké kované základny navržené tak, aby poskytovaly pevnou oporu pro zub. Blokovací a klínový upínací systém se dvěma šrouby dokonale stabilizuje tělo nástroje i v extrémních situacích.

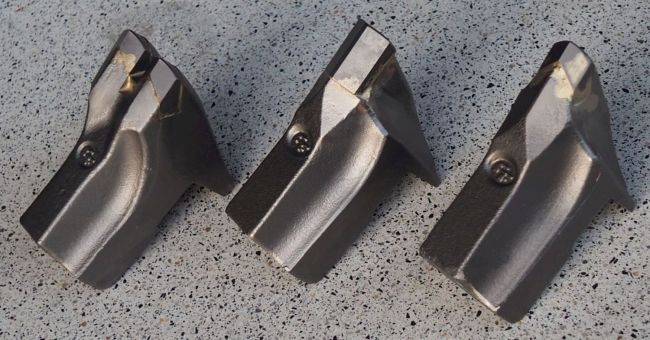

V současné době jsou pro nový systém k dispozici 3 typy pracovních nástrojů:

Univerzální nástroj pro zpracování dřeva s 3 vidiovými destičkami. Dvě oddělené čepele pracují velmi agresivně. Dobře si poradí s dřevem a mohou proniknout hluběji do půdy. Výhodou jsou nízké provozní náklady.

Nástroj s jednou zesílenou vidiovou destičkou pro zvýšení odolnosti vůči kameni. V závislosti na zhutnění rotoru může proniknout hluboko do půdy.

Ostrý nástroj s jednou vidiovou destičkou na dřevo. Úzký, velmi agresivní nástroj se sníženým odporem. Velmi dobrá jemnost, vyšší efektivita práce a nižší měrná spotřeba paliva.

konstrukce:

Těla nástrojů kovaná z vysoce kvalitní oceli dodatečně kalená ve výrobním procesu

konstrukce:

Těla kovaná z vysoce kvalitní oceli dodatečně kalená ve výrobním procesu. Ostré destičky „BETEK“ zapuštěné hluboko do těla jsou dobře chráněny zepředu vrstvou oceli. Destičky uspořádané pod velmi ostrým úhlem dávají nástroji agresivní charakter po celou dobu životnosti, dokud se úplně neopotřebí.



Výrazně vyčnívající a rozšířené přední čelo chrání základnu před oděrem během práce. Nástroje jsou namontovány na dvou kontaktních plochách. Klínují na horním zkosení a eliptickém zámku na hlavní kontaktní ploše, šroubované 2 vysokopevnostními šrouby.

Výhody řešení:

- jednoduchý a stabilní systém uchycení, nevzniká tím žádné uvolnění nebo ztráta materiálů – minimální komplikace  nám umožňuje držet atraktivní cenu. Rychlá výměna bez čištění.  při výměně nástrojů není nutné vyměňovat upevňovací šrouby (v systémech upevnění nástrojů pro 1 šroub obvykle stojí dodatečné náklady na výměnu speciálních speciálních šroubů), v případě poškození hlavy šroubu existuje možnost nouzové demontáže zubu bez rizika poškození základny.



Ližiny jsou vyrobené z materiálu HARDOX a jsou vybavené vícepolohovou regulaci pracovní hloubky. Díky velkému kontaktu  se zemí umožnují efektivní překonávání překážek a v bahnitém terénu neklesají a „netlačí” před sebou větve.

Lesní frézy lze vybavit speciálními ližinami pro práci ve větší hloubce

Volitelné vybavení:



  • hřídel + přetěžovací vícekotoučová spojka (suchá) + jednosměrná spojka
  • dodatečné třecí spojky na vedlejších hřídelích
  • spouštěcí spojky
  • chladič mazacího oleje
  • regulovaný úhel převodovky ve variantě s hydraulickým spojem nebo bez
  • ližiny pro práci k údržbě cest
  • ližiny pro práci ve větší hloubce
  • rám pro regulaci sklonu stromů – hydraulický ovládaný
  • Balíček HARDOX – hlavní části nebo celý stroj vyrobený z materiálu HARDOX
  • speciální zuby pro práci na cestách nebo ve velké hloubce
  • individuální lakování (škála barev RAL)

Vzhledem k neustálému technickému vývoji produktů FAO FAR se technické údaje a prvky dodatečného vybavení

mohou lišit.

TECHNICKÉ PARAMETRY :

Model 2019

2.052DT-S

2.054 DT

2.054 DTW

2.354DT

Pracovní šířka                                            mm

1800

2000

2000

2300

Průměr rotoru                                             mm

530

530

530

530

Max. hloubka                                              mm

50/150*

50/150*

50/150*

50/150*

Požadovaný výkon                                      HP

100-180**

100-180**

100-250**

120-240**

Otáčky hřídele                                      obr/min

1000

1000

1000

1000

Vlastní hmotnost                                           kg

2020-2250

2150-2350

2150-2350

2250-2600

Zuby s vidiovými hroty                                  ks

35/47/55

40/50/59/69

40/50/59/69

45/55/69/81

Oboustranný pohon

standard

standard

standard

standard

Zadní rám + 8 polohové nastavení

standard

standard

standard

standard

Zadní rám + hydraulické ovládání

volitelné

volitelné

volitelné

volitelné

Součástí stroje s materiálu HARDOX 500/550

standard

standard

standard

standard



model

2.361DT

2.561DT

2.353DT-S

2.360DT-S

2.364DT

Pracovní šířka                                            mm

2300

2500

2300

2300

2300

Průměr rotoru                                             mm

600

600

530

600

640

Max. hloubka                                              mm

50/100*

50/100*

80/180*

80/180*

80-180*

Požadovaný výkon                                      HP

200-320**

200-320**

150-250**

260-320**

260-400**

Otáčky hřídele                                        ot/min

1000

1000

1000

1000

1000

Celková hmotnost                                  kg

2350-2650

2550-2850

2850-3200

3050-3600

4200

Zuby s vidiovými hroty                             ks

45/55/75/87

51/61/81/93

45/55/69/81

45/55/75/87

55/66/81

Oboustranný pohon

standard

standard

standard

standard

standard

Zadní rám + 8 polohové nastavení

volitelné

-

standard

standard

-

Zadní rám + hydraulické ovládání

volitelné

standard

standard

standard

standard

Součástí stroje s materiálu HARDOX 500/550

standard

standard

standard

standard

standard

*     - pracovní hloubka se standartními ližinami / s ližinami pro hloubkovou práci

**   -  může se měnit dle vybavení a pohonné jednotky.

Špičková výrobní technologie zaručuje kvalitu srovnatelnou s předními evropskými výrobci. Stroj je vyrobený s konstrukční oceli se zvýšenou odolností. Většina součástek především vystavených opotřebením je z materiálu HARDOX 500/550. Detaily stroje jsou vyřezávány laserem a svařovány pomocí vzácných plynů. Před lakováním se všechny součástí stroje kuličkují. Třívrstvý polyuretanový nátěrový materiál chrání proti korozi po mnoho let



Přednosti fréz FAO-FAR

-     velmi odolný roto

-     zuby s vidiovými hroty jsou připevněné k rotoru na samostatných držácích – není použito řešení pomocí montážních desek z měkkého materiálu.

-     statické a dynamické vyvážení rotoru je ve třídě G2,5 (dle ISO 1940/1), zaručuje klidnou práci stroje a také dlouhou

      životnost ložisek.

-     možnost doručení stroje jak s libovolným volitelným  vybavením, tak s technickými parametry dle individuálních

      potřeb zákazníka.

-     cenová dostupnost stroje a také všech spotřebních součástek stroje

-     okamžitá dostupnost všech spotřebních součástek a náhradních dílů.

-     profesionální technická podpora, okamžité řešení problému.
